Parameter produk:

Tegangan Masukan: DC10V-DC120V

Jenis kartu baca: 13.56mhz

Metode pembukaan kunci: kartu IC, sidik jari, NFC ponsel

Kapasitas penyimpanan kartu: 100 buah

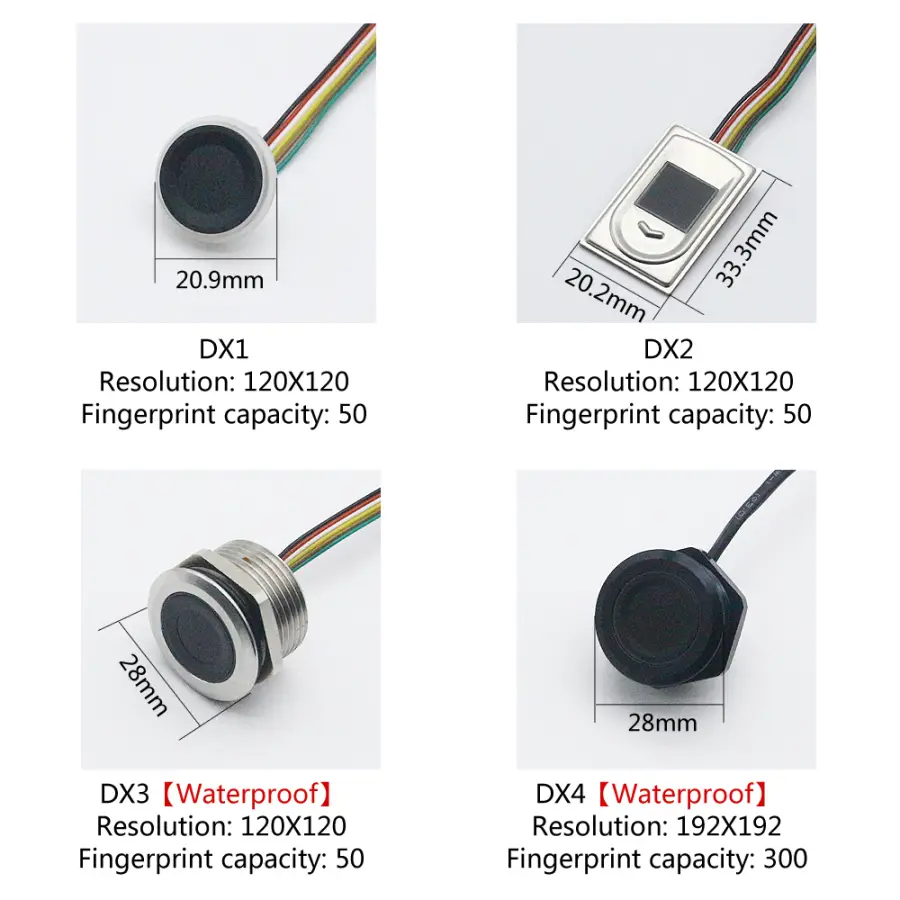

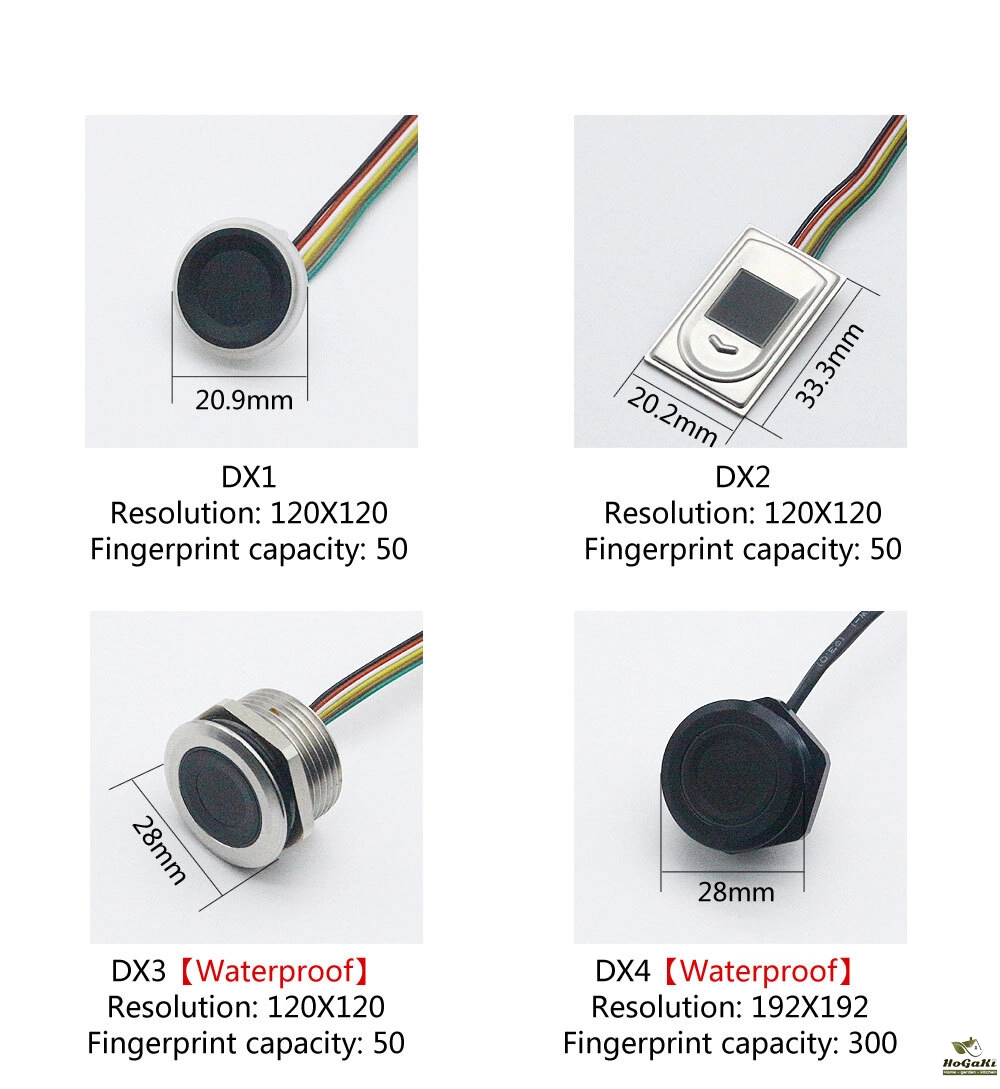

Kapasitas penyimpanan sidik jari: 50 buah

Mode kontrol: 10 mode kontrol

(Penundaan relai dan waktu tunggu dapat disesuaikan)

Note: If you use NFC to unlock, then your mobile phone must support NFC function; and you need to add an Access Control Electronic key to the mobile wallet as an unlock card. NFC programs downloaded in the app market cannot be used for unlocking.

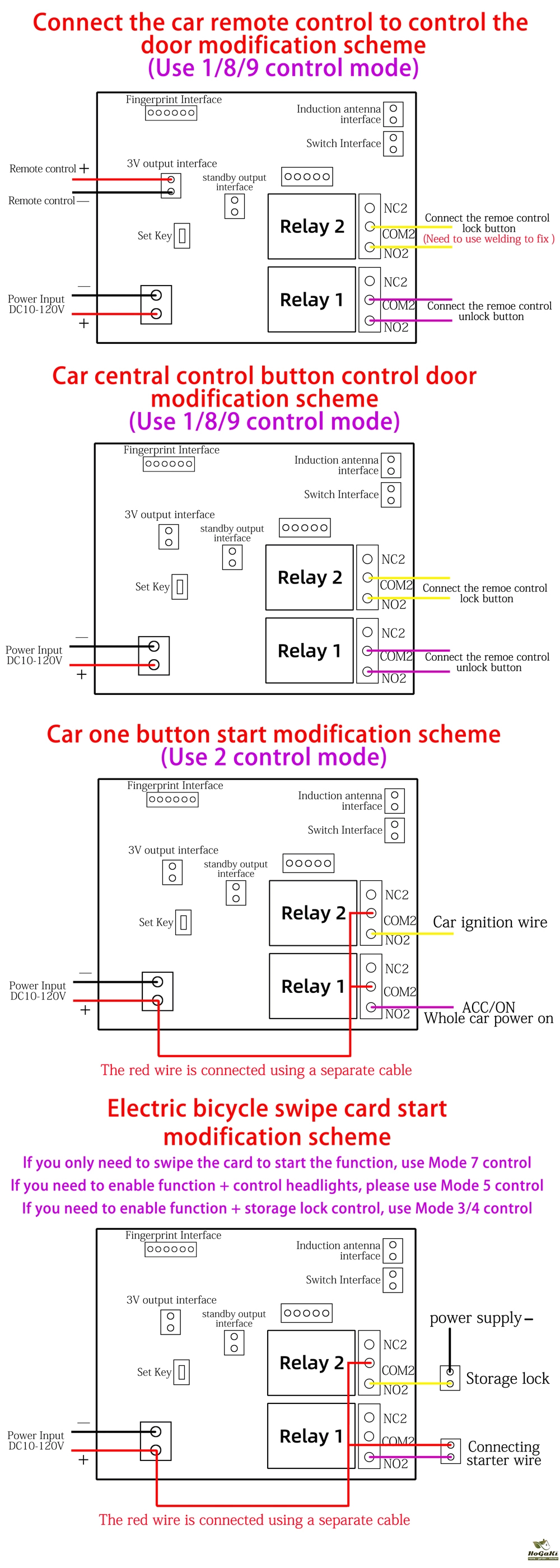

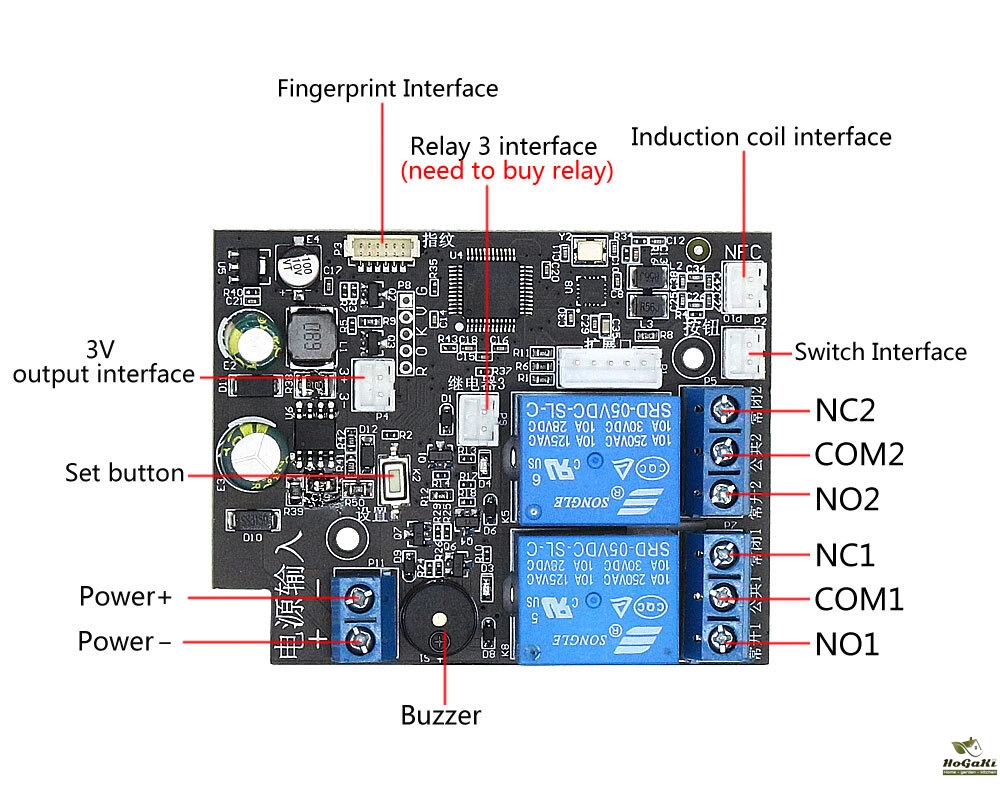

 Control mode selection:

Berkedip biru sekali: menunjukkan mode relai 1

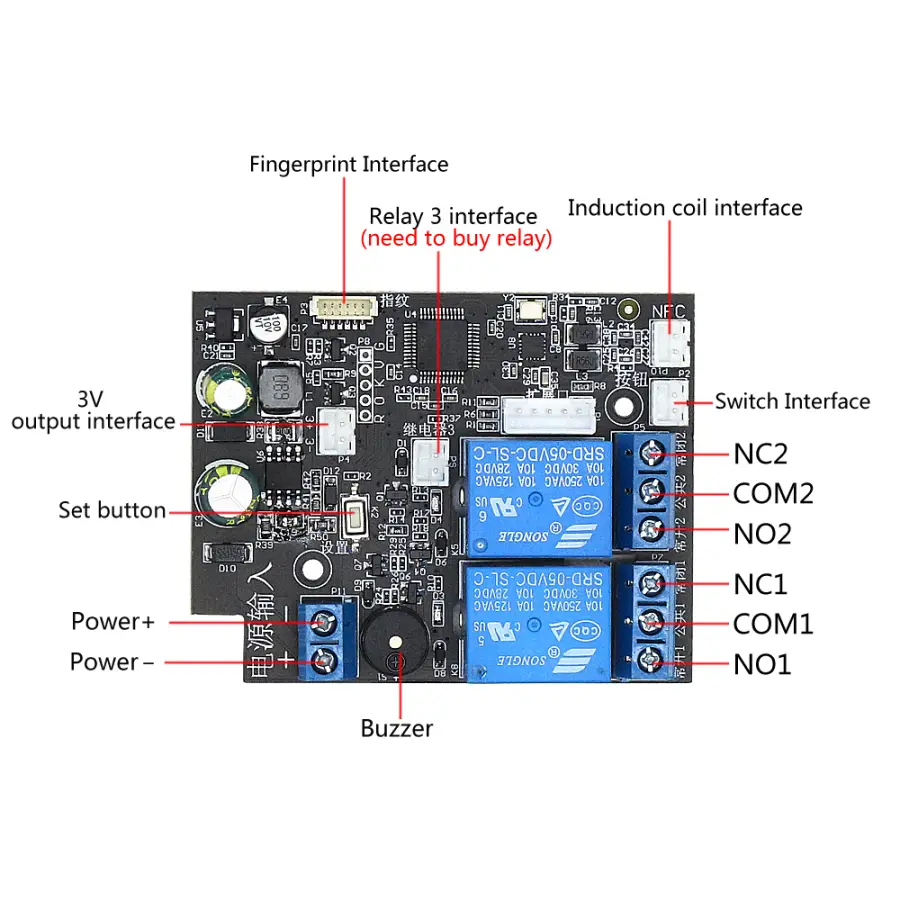

1) sidik jari atau kartu tidak terkunci dengan sukses, keluaran Antarmuka 3V, tunggu 1S, lepaskan 1 yang terhubung 0.5S.

Sidik jari atau kartu dibuka kembali.

2) relai 2 terputus setelah 0.5 detik koneksi, dan antarmuka 3V dimatikan.

Berkedip biru dua kali: menunjukkan mode relai 2

1) Jika sidik jari atau kartu tidak terkunci dengan sukses, relai 1 terhubung; Jika sidik jari atau kartu gagal dibuka kembali, relai 1 akan terputus.

2) Jika sidik jari atau kartu berhasil dibuka kembali, relai 2 juga akan terhubung. Setelah melepaskan jari atau melepas kartu, relai 2 akan segera mati.

3) verifikasi kartu atau sidik jari lagi, dan lepaskan relai 1 terlepas dari keberhasilan atau kegagalan.

Berkedip biru tiga kali: menunjukkan mode relai 3

1) Jika sidik jari administrator atau kartu manajemen dibuka dengan sukses, relai 1 terhubung. Setelah dibuka dengan sukses lagi, relai 1 terputus.

2) Jika sidik jari atau kartu pengguna pengguna umum dibuka dengan sukses, relai 2 akan terputus setelah 0.5 detik koneksi.

Cahaya biru berkedip empat kali: mewakili mode relai 4

1) setelah Sidik Jari administrator atau kartu manajemen dibuka dengan sukses, relai 1 terhubung, dan setelah dibuka dengan sukses lagi, relai 1 terputus.

2) setelah kartu pengguna berhasil dibuka, relai 2 akan terputus setelah 0.5 detik koneksi.

3) setelah sidik jari pengguna digunakan untuk membuka dengan sukses, relai opsional 3 akan terputus setelah 0.5 detik koneksi.

Lampu biru berkedip lima kali: menunjukkan mode relai 5:

1) Jika sidik jari administrator atau kartu manajemen dibuka dengan sukses, relai 1 terhubung. Setelah dibuka dengan sukses lagi, kedua relay 1 dan 2 terputus.

2) setelah kartu pengguna umum dibuka dengan sukses, relai 2 terhubung. Setelah dibuka dengan sukses lagi, relai 2 terputus.

3) jika Buka kunci sidik jari berhasil untuk pengguna biasa, putuskan sambungan dengan relai 3 setelah koneksi 0.5 detik.

Lampu biru berkedip enam kali: menunjukkan mode relai 6

1) Jika sidik jari atau kartu dibuka dengan sukses, relai 1 dan 2 akan terhubung pada saat yang sama; Lepaskan setelah 0.5 detik.

Indikator biru berkedip tujuh kali: menunjukkan mode relai 7

1) Jika sidik jari atau kartu tidak terkunci dengan sukses, relai 1 dan 2 terhubung secara bersamaan; Setelah membuka kunci lagi, relay 1 dan 2 terputus secara bersamaan.

Berkedip biru delapan kali: menunjukkan mode relai 8

1) sidik jari atau kartu tidak terkunci dengan sukses, keluaran Antarmuka 3V, tunggu 1S, lepaskan 1 yang terhubung 0.5S. (Relai 3 dinyalakan)

2) jika pembukaan sidik jari gagal atau kartu tidak terkunci lagi, relai 2 akan terputus setelah terhubung selama 0.5S, dan antarmuka 3V akan terputus setelah 5s. (Relai 3 terputus)

Lampu biru berkedip sembilan kali: menunjukkan mode relai 9

1) manajemen sidik jari atau kartu manajemen dibuka dengan sukses, keluaran Antarmuka 3V, tunggu 1S, relai 1 terhubung 0.5S terputus. (Relai 3 dinyalakan)

2) setelah sidik jari pengguna atau kartu pengguna dibuka dengan sukses, relai 2 akan terputus setelah terhubung selama 0.5S, dan antarmuka 3V akan terputus setelah penundaan 5s. (Relai 3 terputus)

Lampu biru berkedip sepuluh kali: menunjukkan mode relai 10

1) manajemen sidik jari atau kartu manajemen dibuka dengan sukses, keluaran Antarmuka 3V, tunggu 1S, relai 1 terhubung 0.5S terputus.

2) kartu pengguna tidak terkunci dengan sukses, dan relai 2 terhubung. Lepaskan setelah 0.5 detik; port 3V dimatikan setelah penundaan 5S.

3) sidik jari pengguna tidak terkunci dengan sukses, dan relai 3 terhubung. Lepaskan setelah 0.5 detik.

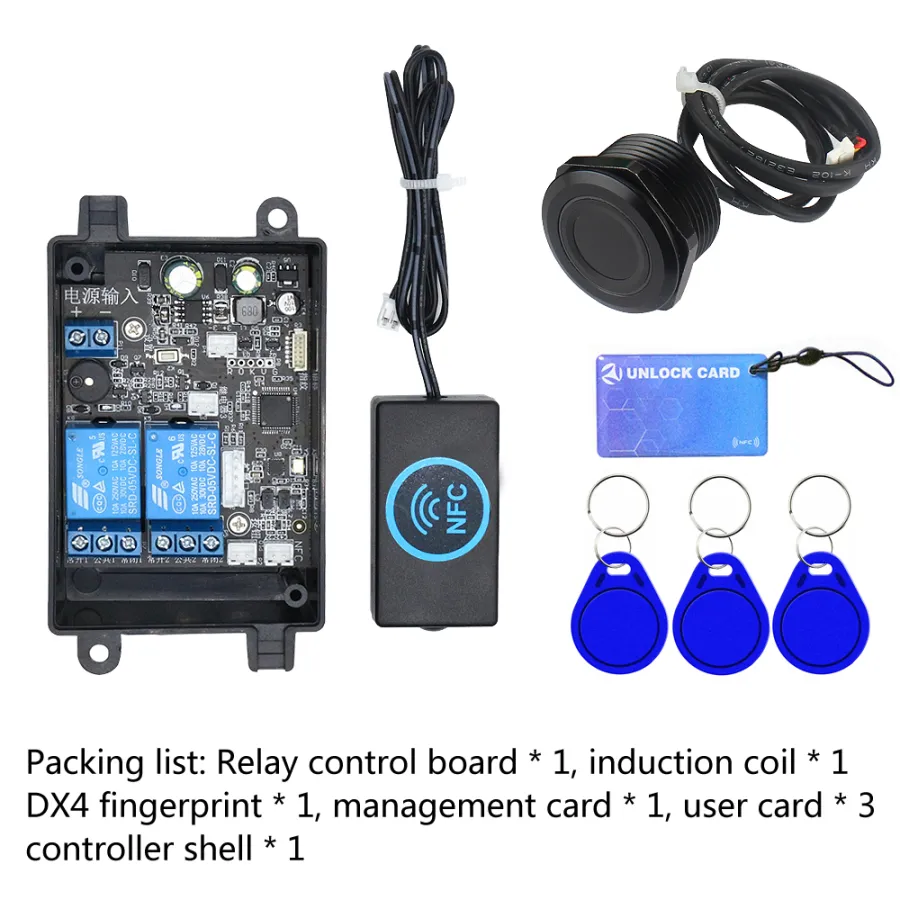

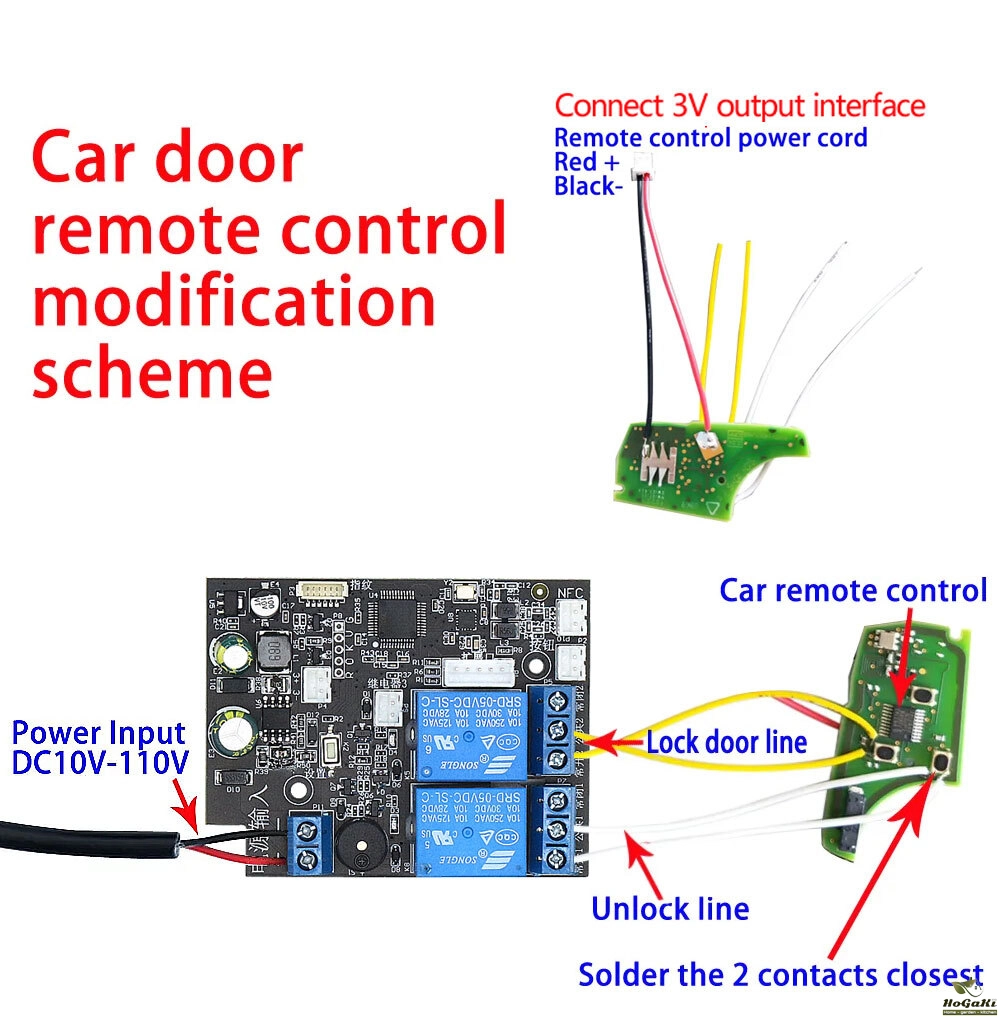

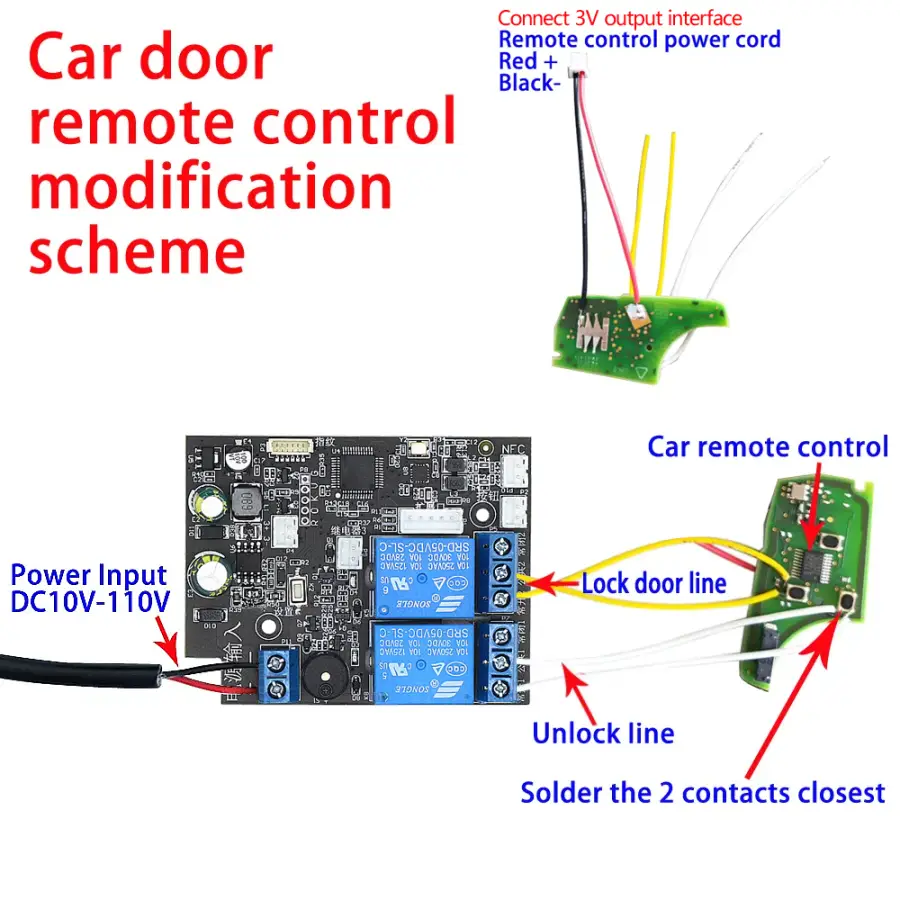

Catatan: daftar kemasan tidak berisi relai 3, silakan beli sesuai dengan kebutuhan masing-masing. (Relay tidak diperlukan untuk mereparasi sepeda listrik dan kontrol pintu mobil 3)
